Ang fluid bed granulation ay ang uri ng pagpapatakbo ng unit na mukhang simple sa isang diagram ng daloy ng proseso at pagkatapos ay tumatagal ng mga taon upang makabisado sa production floor. Ang hangin ay itinutulak pataas sa pamamagitan ng butas-butas na plato, itinataas ang isang powder bed hanggang ang mga particle ay kumilos na parang kumukulong likido. Ang isang binder solution ay ini-spray sa magulong ulap na iyon, at ang parehong sisidlan na bumubuo sa mga butil ay nagpapatuyo sa kanila sa lugar.
Ang paghahalo, pagsasama-sama, at pagpapatuyo, tatlong operasyon na kung hindi man ay mangangailangan ng tatlong makina at dalawang paglipat ng materyal, ay nangyayari sa loob ng isang naglalaman ng mangkok. Iyon ang dahilan kung bakit naging default na ruta ang fluid bed granulation patungo sa mga butil na may magandang daloy, isang makitid na pamamahagi ng laki ng particle, at predictable na compressibility para sa mga tablet at kapsula.
Ito rin ang dahilan kung bakit ang proseso ay nagdudulot ng labis na pagkabigo. Ang kama ay kumikilos lamang nang maayos sa loob ng medyo makitid na bintana ng air velocity, spray rate, at temperatura. Itulak ito at makakakuha ka ng isang gumuhong kama o isang mangkok na puno ng alikabok. Sinasaklaw ng gabay na ito kung ano ang nangyayari sa loob ng bowl, kung aling mga parameter ang talagang gumagalaw sa resulta, kung paano hinuhubog ng configuration ng spray ang istraktura ng granule, at kung paano i-scale ang isang formulation mula sa isang unit ng laboratoryo sa isang buong linya ng produksyon.
Ano Ang Talagang Ginagawa ng Fluid Bed Granulation
Ang fluid bed granulation ay isang wet granulation route: ang isang liquid binder ay nagdidikit ng mga pangunahing particle sa mas malalaking, mas siksik na agglomerates. Ang pagkakaiba sa high shear granulation ay nasa kung paano pumapasok ang enerhiya sa masa. Sa isang high shear mixer, ang isang impeller at chopper ay masahin ang basang masa nang mekanikal. Sa isang tuluy-tuloy na kama, ang enerhiya ay dumarating bilang gumagalaw na hangin at bilang mga atomized na patak, kaya ang pulbos ay hindi kailanman mauupo at hindi kailanman mamasa.
Isang Vessel, Tatlong Yunit na Operasyon
Ang powder ay fluidized at preheated, binder ay atomized papunta sa gumagalaw na mga particle, ang mga likidong tulay ay tuyo habang ang parehong air stream ay patuloy na dumadaloy, at ang mga butil ay iniiwan ang mangkok na tuyo na sapat upang laki at pinaghalo. Dahil hindi kailanman gumagalaw ang materyal sa pagitan ng mga sisidlan, walang basang masa upang ilipat, walang hakbang sa pagpapatuyo ng tray, at mas kaunting pagkakalantad ng operator sa produkto.
Ano ang hitsura ng isang magandang Granule
Ang mga butil na mahusay na nabuo ay halos spherical, makatwirang siksik, at mababa ang multa. Dumadaloy ang mga ito sa isang hopper nang walang bridging, nag-compress nang walang capping, at nahuhulaang nagkakalat. Ang mga katangiang iyon ay nagmumula sa balanse sa pagitan ng laki ng patak, bilis ng pag-spray, at kapasidad ng pagpapatuyo, hindi mula sa makina lamang.
Sa loob ng Proseso, Hakbang sa Hakbang
Ang isang batch ay karaniwang sumusunod sa anim na yugto, at ang mga paglipat sa pagitan ng mga ito ay mahalaga gaya ng mga set point mismo.
- Pag-charge ng pulbos. Ang mangkok ay pinupuno sa isang target na volume kaysa sa isang target na timbang, dahil ang fluidization ay nakasalalay sa taas ng kama at ang freeboard sa itaas nito.
- Fluidization at preheating. Ang dami ng hangin ay itataas hanggang sa lumawak at malayang gumagalaw ang kama, at ang produkto ay pinainit sa isang matatag na panimulang temperatura.
- Pag-spray ng panali. Ang nozzle ay nagsisimula sa mababa at rampa pataas. Ang mga patak ay dapat sapat na maliit upang kumalat sa ibabaw ng butil at sapat na basa upang magkadikit kapag nadikit.
- Basang masa. Habang nag-iipon ang likido, nagbanggaan at dumidikit ang mga particle. Ang paglaki ay pinakamabilis dito, at dito karaniwang nagsisimula ang labis na granulasyon.
- pagpapatuyo. Huminto ang pag-spray, tumataas ang temperatura ng hangin, at ang kama ay tuyo sa isang target na loss-on-drying value habang kumikilos pa rin.
- Paglamig at paglabas. Ang batch ay lumalamig, naglalabas, at kadalasang dumadaan sa gilingan o salaan upang masira ang napakalaking materyal.

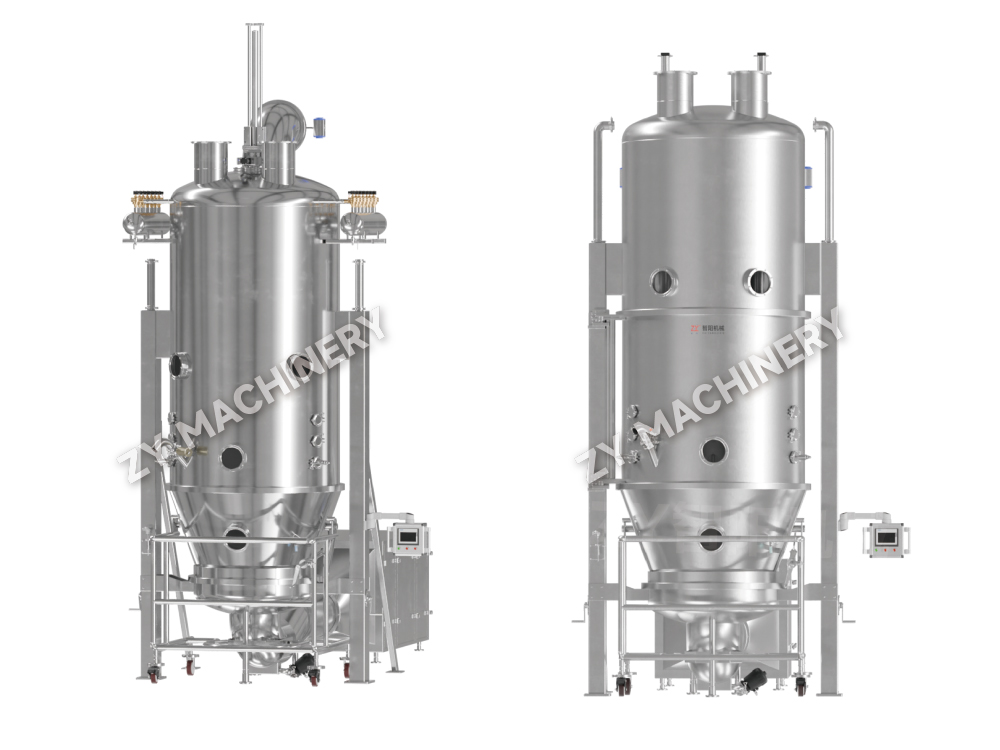

FL-B Fluid-bed Granulation at Drying Machine (One-Step Granulator) Ang FL-B Fluidized Bed Granulation Drying Machine ay idinisenyo para sa paghawak ng powder, granulation, pagpapatuyo, at mga operasyon ng coating na "top-spray" sa pharmaceutical, pagkain, at... Tingnan ang Produkto → Spray Configuration: Itaas, Ibaba, at Tangential
Ang posisyon ng nozzle na nauugnay sa powder bed ay nagbabago sa parehong istraktura ng butil at ang hanay ng mga proseso na maaaring patakbuhin ng isang makina.
| Configuration | Direksyon ng pag-spray | Karaniwang gamit | Butil na karakter |
|---|---|---|---|
| Nangungunang spray | Pababa papunta sa fluidized na kama | Granulation, pagpapatayo, light coating | Buhaghag, mabilis na natunaw, katamtamang density |
| Ibabang spray | Pataas sa pamamagitan ng draft tube | Film coating, layering, pellet coating | Siksik, pare-parehong pelikula, makitid na laki ng banda |
| Tangential spray | Pagpasok sa gilid sa isang umiikot na disc | Pelletizing at spheronization | Spherical, mataas na density, mababang porosity |
Ang nangungunang spray ay nananatiling workhorse ng granulation. Pinipili ang ilalim na spray kapag ang layunin ay isang pelikula sa paligid ng isang particle sa halip na pagsasama-sama, at ang tangential spray ay gumagawa ng pinakasiksik, pinaka-spherical na mga pellet. Ang isang makinang makakapagpalipat-lipat sa pagitan ng mga pagsingit na ito ay sumasaklaw sa mas malawak na hanay ng produkto.
DLP Multi-Functional Fluid-bed Granulator at Coating Machine Pinagsasama ng DLP Multi-Functional Fluidized Bed Granulator Coating Machine ang spray drying, granulation, centrifugal micro-pellet formation, fluidized bed coating, at dr... Tingnan ang Produkto → Ang Mga Parameter na Nagpapasya sa Kinalabasan
Kadalasang tinatrato ng mga operator ang isang recipe bilang isang listahan ng mga set point, ngunit karamihan sa mga problema sa fluid bed ay nagmumula sa mga ugnayan sa pagitan ng mga parameter sa halip na mula sa isang maling numero. Ito ang mga variable na sulit na panoorin nang magkasama.
- Temperatura ng pumapasok na hangin nagtatakda ng kapasidad ng pagpapatuyo at, hindi direkta, ang kahalumigmigan sa ibabaw sa mga particle.
- Dami at bilis ng hangin kontrolin ang pagpapalawak ng kama, intensity ng paghahalo, at kung gaano karaming pinong pulbos ang naglalakbay patungo sa mga filter.
- Rate ng pag-spray tinutukoy kung gaano karaming likido ang dapat masipsip ng kama sa bawat yunit ng oras, at ito ang pinakamadalas na sanhi ng sobrang basa at alikabok.
- Presyon ng atomization kinokontrol ang laki ng patak: mas mahusay na kumalat ang mga patak ngunit maaaring matuyo bago madikit.
- Binder concentration at lagkit baguhin kung gaano kalakas dumikit ang mga particle at kung gaano kabilis tumubo ang mga butil.
- Temperatura ng produkto ay ang praktikal na pagbabasa ng balanse sa pagitan ng pagsabog at pagpapatuyo.
- Posisyon ng nozzle at kondisyon ng filter ay madaling makaligtaan at madalas na pinagmumulan ng pagkakaiba-iba ng batch-to-batch.
Dahil ang mga variable na ito ay nakikipag-ugnayan, ang pagpapalit ng isa ay halos palaging nangangailangan ng pagsasaayos ng isa pa. Ang aming tala sa mga parameter ng proseso ng granulation ng fluid bed at mga uri ng spray lumalakad sa mga relasyon na iyon nang mas detalyado.
Pag-scale Up Nang Hindi Nire-rewriting ang Formulation
Ang pag-scale-up ay bihirang isang bagay ng pagpaparami ng bawat numero sa parehong salik. Ang isang maliit na mangkok at isang malaking mangkok ay hindi nag-fluidize nang magkapareho, kaya ang maaasahang diskarte ay upang panatilihing malapit ang mga walang sukat na relasyon hangga't maaari.
Nangangahulugan iyon na tumutugma sa bilis ng hangin sa bawat unit ng cross-sectional area sa halip na kabuuang dami ng hangin, na pinapanatili ang spray flux sa bawat unit ng ibabaw ng kama na pare-pareho, pinapanatili ang temperatura ng produkto sa parehong trajectory, at kinukumpirma na ang laki ng droplet ay hindi naaanod sa mas malaking nozzle. Ang geometry ng bowl, ang ratio ng taas ng kama sa diameter, at ang freeboard ay lahat ay nakakaimpluwensya kung gaano karaming materyal ang napupunta sa mga filter sa halip na sa mga butil.
Ang pinakaligtas na ruta ay ang pagbuo ng proseso sa mga kagamitan sa laboratoryo na sumasalamin sa geometry at instrumentation ng production unit, pagkatapos ay kumpirmahin ito sa pilot scale bago gumawa ng isang buong batch.
DLP R&D Multi-Functional Fluid-bed Granulation at Coating Lab Machine Ang DLP R D multi-functional fluidized bed machine ay nagsasama ng maraming function, kabilang ang top-spray, bottom-spray, at side-spray operations. Pinagsasama nito ang paghahalo, tuyo... Tingnan ang Produkto → Kapag Nag-misbehave ang Kama: Isang Mabilisang Diagnostic Table
Karamihan sa mga problema sa fluid bed ay nag-aanunsyo sa kanilang sarili sa pamamagitan ng curve ng temperatura ng produkto, ang pagbaba ng presyon sa mga filter, o simpleng tunog ng bowl.
| Sintomas | Malamang na dahilan | Unang suriin |
|---|---|---|
| Ang kama ay gumuho o huminto sa paggalaw | Masyadong mababa ang bilis ng hangin o sobrang karga ng kama | Dami ng hangin, antas ng pagpuno, clearance ng plato |
| Sobrang multa sa bowl | Ang mga patak ay natutuyo bago makipag-ugnay | Presyon ng atomization, nozzle distance, air volume |
| Mga malalaking bukol at agglomerates | Rate ng pag-spray too high or droplets too large | Spray ramp, atomization pressure, lagkit ng binder |
| Ang produkto ay nakadikit sa dingding | Hindi balanse ang kahalumigmigan sa kama | Temperatura ng pumapasok, rate ng pag-spray, temperatura ng produkto |
| Mabagal, hindi pantay na pagkatuyo | Mga naka-block na filter o nabawasan ang epektibong daloy ng hangin | Pagbaba ng presyon ng filter, ikot ng pagyanig, kondisyon ng plato |
| Batch-to-batch na pagkakaiba-iba | Hindi pare-pareho ang setting ng nozzle o dami ng fill | Posisyon ng nozzle, dami ng singilin, pagkakalibrate |
Checklist sa Pagpili ng Kagamitan
Kapag tinukoy ang isang fluid bed granulator, ang mga kapaki-pakinabang na tanong ay may kinalaman sa mga prosesong balak mong patakbuhin sa loob ng maraming taon, hindi lamang ang batch na kailangan mo sa susunod na buwan.
- Batch range: ang pinakamaliit at pinakamalaking batch na dapat hawakan nang maayos ng bowl, hindi lamang ang nominal na kapasidad.
- Mga opsyon sa pag-spray: pang-itaas na spray lang, o ang kakayahang magdagdag ng mga pang-ibaba at tangential insert sa ibang pagkakataon.
- Solvent handling: explosion-proof na disenyo, inert gas blanketing, at wastong grounding para sa mga organikong solvent.
- Sistema ng filter: materyal, paraan ng paglilinis, at pagsubaybay sa pagbaba ng presyon.
- Antas ng containment: kung ang makapangyarihan o nagpapasensit na mga compound ay papasok sa mangkok.
- Paglilinis: wash-in-place coverage, drainability, at accessible seal.
- Daloy ng materyal: kung paano pumapasok ang pulbos at kung paano umaalis ang mga butil, kabilang ang pag-angat, paglilipat ng vacuum, at pagsasala.
- Data at mga kontrol: pamamahala ng recipe, pag-log ng parameter, at history ng alarm para sa mga batch record.
Ang pagpili ng mga kagamitan na may mga sagot na iyon sa kamay ay karaniwang nagkakahalaga ng mas mababa kaysa sa pag-retrofit ng makina na tinukoy para sa mas makitid na layunin.
Isang Pananaw na Dahil sa Proseso ng Fluid Bed Granulation
Paghahanda ng premyo sa fluid bed granulation. Ang teknolohiya mismo ay lubos na nauunawaan, kaya ang pagkakaiba sa pagitan ng isang matatag na proseso at isang marupok ay karaniwang nakasalalay sa kung gaano kaingat ang pagbabalangkas, pagsasaayos ng spray, at paghawak ng hangin sa materyal sa unang lugar.
Nakatuon ang ZY Machinery sa pagpoproseso ng pulbos at oral solid dosage equipment mula noong 2010, pagbuo ng fluid bed granulator, dryer, coaters, mixer, at ang transfer at cleaning equipment na nag-uugnay sa mga ito sa kumpletong linya. Sinasalamin ng hanay ng laboratoryo ang hanay ng produksyon sa geometry at instrumentation, kaya ang isang formulation na binuo sa isang maliit na mangkok ay may tinukoy na landas sa pilot at komersyal na sukat. Kung ikaw ay gumagawa sa pamamagitan ng isang granulation project, ibahagi ang materyal, ang batch na target, at ang mga kundisyon ng site, at ang team ay magmumungkahi ng ruta na akma.
